Задвижка 30лс976нж

30лс976нж Ду50 – 500 фланцевые задвижки ХЛ с электроприводом в хладостойком исполнении из стали 20ГЛ, рассчитаны на рабочее давление сред Ру63. Основное применение в нефтегазовой сфере в широтах с низкими температурами, используясь как запорная трубопроводная арматура для жидких и газообразных смесей с высокой скоростью транспортировки. Поставляется как отдельно без привода, так и в комплектации многооборотным электроприводом, тип привода согласуется спецификацией поставки.

Подробное описание

Поставка от производителя - Изготовлено в РФ

Одобрено к применению в ЕАС

Назначенный срок службы - 30 лет

3000 циклов - Установленный средний ресурс

Доставка в любой регион

Смотреть все характеристики

Краткие характеристики 30лс976нж:

Исполнение: хладостойкое ХЛ, сталь 20ГЛ.
Тип: ЗКЛ с электромеханическим приводом.

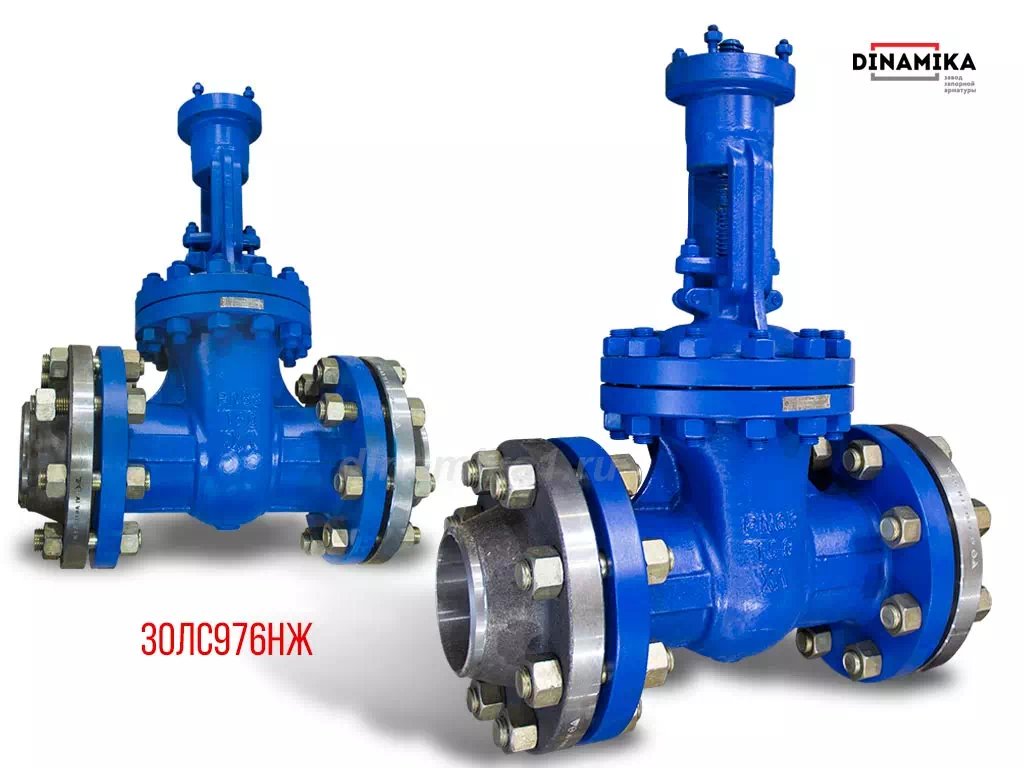

Присоединения: фланцевое с комплектацией КОФ
Условный проход (Ду) – 50, 80, 100,150, 200, 250, 300, 350, 400, 500 мм.
Условное давление (Ру) – до 63 кг/см².
Рабочие среды: вода, перегретый пар, нефтепродукты, газообразные смеси, неагрессивные смеси жидкостей и газов не влияющие на детали задвижки.
Температура рабочей среды: от -60°С до +425°С.
Герметичность: класс «А» по ГОСТ Р 54808 – 2011.

Продукция соответствует всем стандартам применения ЕАС, поставляется в комплектации КОФ, метизом и электроприводом, доставляется в любой регион РФ и страны ТС, до терминалов ТК Вашего региона.

Номенклатура всех видов 30лс976нж

30лс976нж Ду50 Ру63

В лист заказа

30лс976нж Ду80 Ру63

В лист заказа

30лс976нж Ду100 Ру63

В лист заказа

Показать еще (8)

Сертификаты и декларации

Подробное описание

Конструкция

Характеристики

Сопутствующие товары

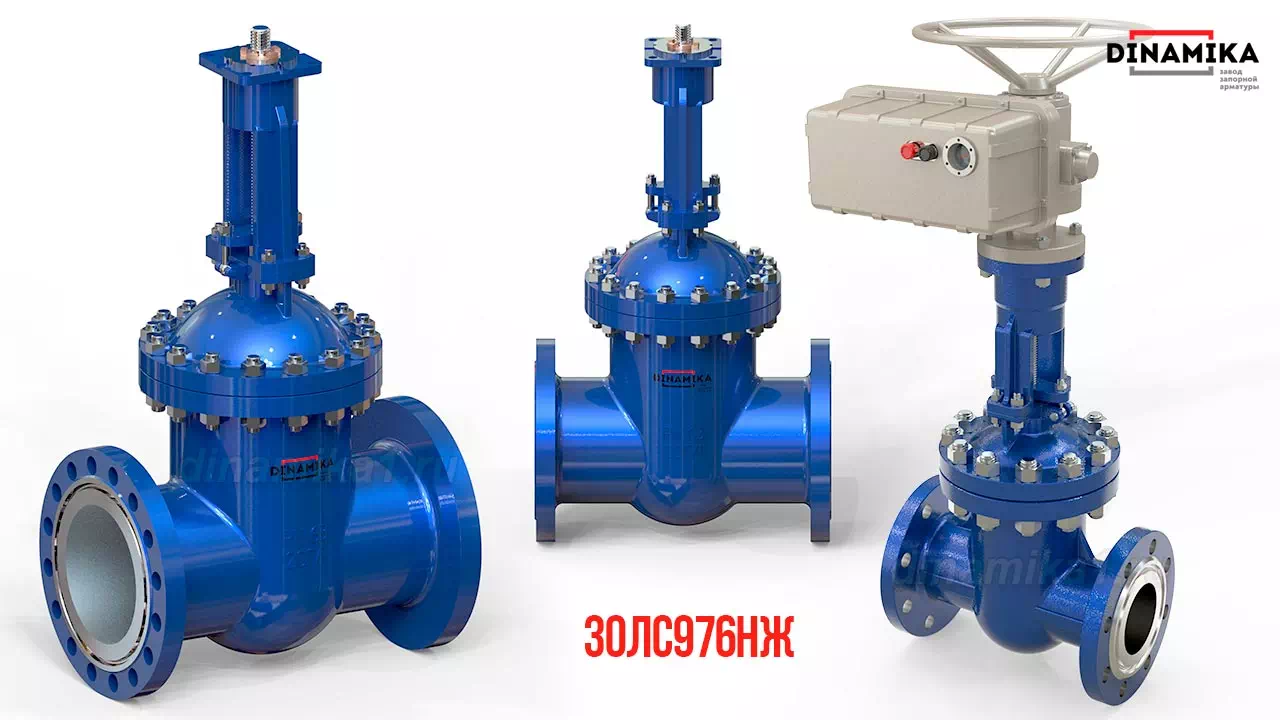

30лс976нж стальная задвижка Ру63 с эл. приводом

Исполнение ЗКЛ 30лс976нж из литой хладостойкой стали основная особенность данного изделия, расширяющая область применения как по климату, так и по рабочим средам с пониженной температурой. Параметры изделия специализированы под проводимость неагрессивных рабочих сред с высокой +425°С и низкой температурой -60°С, а конструкция сечения в затворе равнопроходная и прямоточная, с низким гидросопротивлением в затворе, что идеально подходит для нефтепроводов с высоким давлением и скоростью транспортировки. Кроме того, в комплектации электроприводом управление не только упрощается, но и появляется возможность осуществлять управление удалённо - с пульта управления (пульт в поставку не входит). В совокупности вышеописанного – данная запорная арматура отлично подходит для монтажа в условия севера, на трубопроводные магистрали с транспортировкой углеводородов под довольно высоким давлением на большие расстояния, с минимальным обслуживающим персоналом. 30лс976нж задвижки

Обозначение 30лс976нж по таблице фигур (ЦКБА):

30 – задвижка клиновая литая (ЗКЛ).
ЛС – исполнение корпусных деталей из легированной стали литой 20ГЛ со свойствами холодостойкости. Хладостойкость обозначена букой «Г» указывающей, что в сплаве присутствует марганец придающей металлу это свойство.
976 – номенклатурное обозначение конструкции, где цифра «9» обозначает что конструкция с площадкой под установку электропривода. По цифре 76 сразу изуально можно определить условное рабочее давление 63 кг/см².
НЖ – исполнение затвора и наплавок на клине нержавеющей стали. .

Каждое изделие проходит выходной контроль перед поставкой Заказчику - испытание на герметичность, с подтверждением по классу «A» ГОСТ 9544-2015.

Особенности конструкции 30лс976нж:

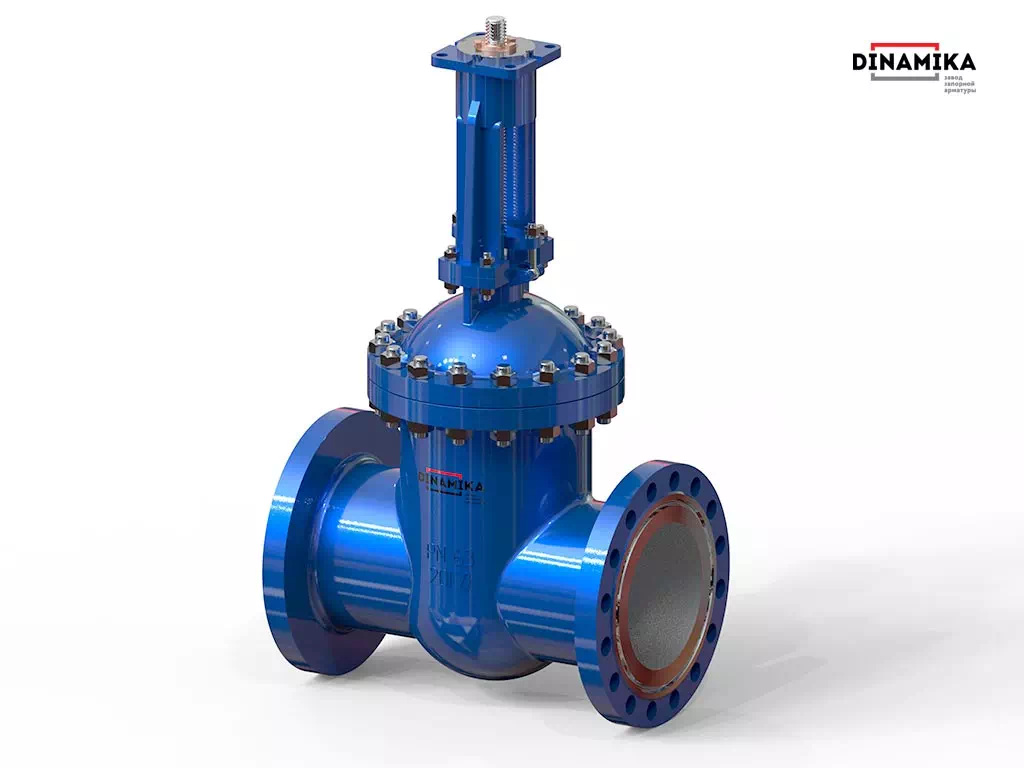

Две основные части - корпус присоединительным патрубками и крышка с сальниковым узлом (бугельный узел). Каждая из деталей отлита единым целым, т.е. корпус с фланцевыми патрубками и крышка с площадкой под установку электропривода. Соединяются крышка и корпус фланцевым соединением шпильками и гайками, уплотнение между ними герметизируется СНП (спирально навитой прокладкой).
Подвижная часть – шпиндель выдвижного типа, т.е. просто говоря, он выдвигается при открытии на размер условного прохода. К шпинделю присоединён клин-затвор в нашем случае одинарный упругой конструкции, такая конструкция минимизирует риски заедания клина в закрытом состоянии.
Бугельный узел – это классическая конструкция сальникового уплотнения шпиндель/ крышка корпуса, в нём стандартно применяется ТРГ набивка (уплотнения) выдерживающая высокие давления и температуру.

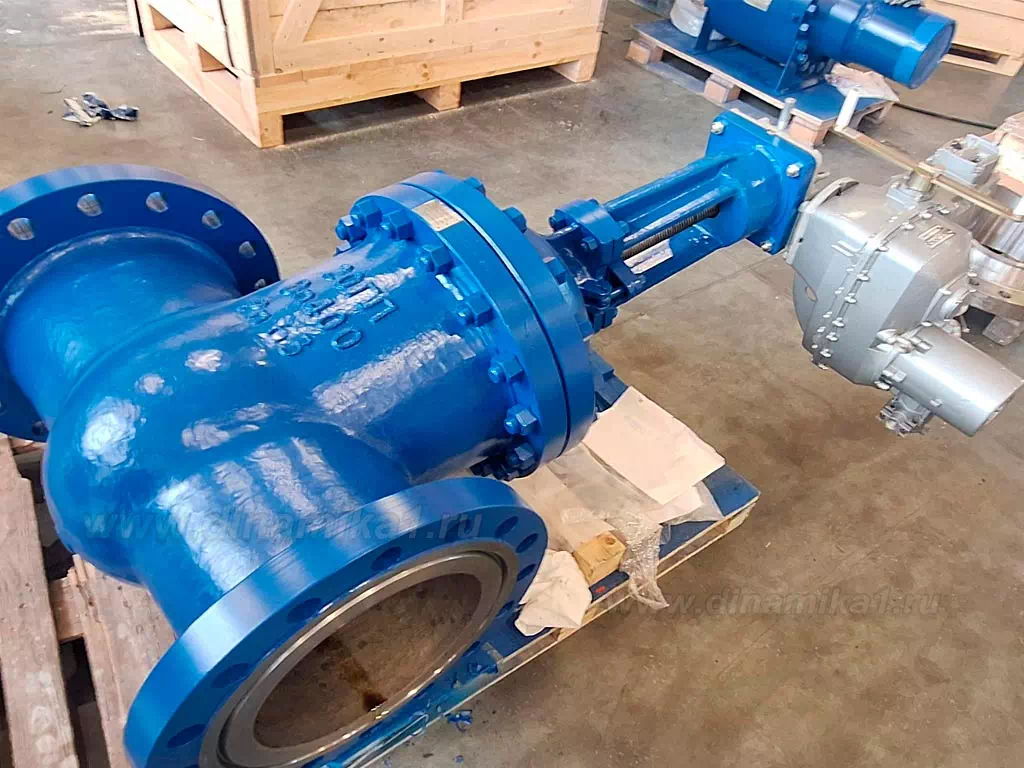

Электропривод подбирается индивидуально по согласованию с заказчиком посадочной площадки по ГОСТ 55510-2013. Эл. привод настраивается в заводских условиях под каждую задвижку 30лс976нж.

Эскиз и размеры

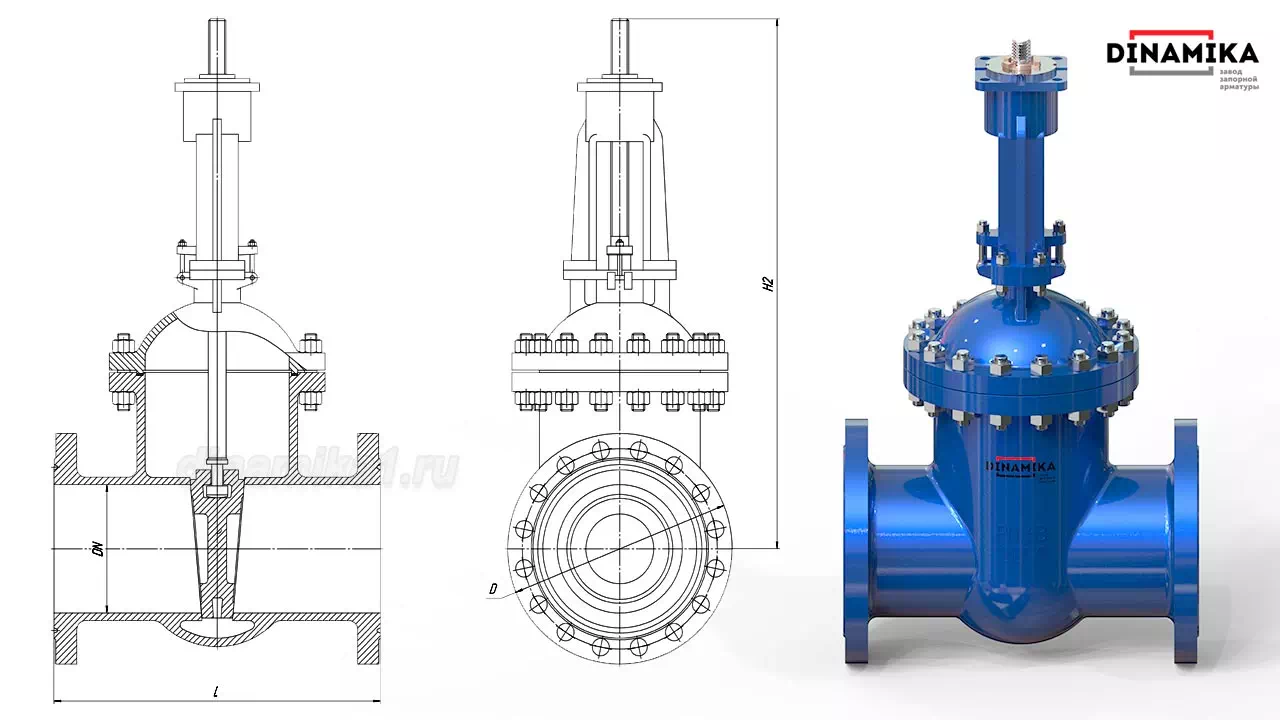

Эскиз - конструкция 30лс976нж чертёж

Наименование	DN	L	D	H2
30лс976нж Ду50	50	267	175	345
30лс976нж Ду80	80	318	210	390
30лс976нж Ду100	100	356	250	420
30лс976нж Ду150	150	444	340	580
30лс976нж Ду200	200	533	405	675
30лс976нж Ду250	250	622	470	950
30лс976нж Ду300	300	711	530	1220
30лс976нж Ду350	350	838	595	1280
30лс976нж Ду400	400	864	670	1320
30лс976нж Ду500	500	1016	800	1820

На данной странице представлен ознакомительный материал по задвижкам 30лс976нж, всю дополнительную информацию, материалы исполнения деталей, подробные размеры, вес запрашивайте заявкой в отдел продаж.

Характеристик 30лс976нж, материалы исполнения и параметры надёжности

Тип – ЗКЛ ХЛ Ру63 с электроприводом.
Материальное исполнение: корпусные детали сталь 20ГЛ.
Изготовление и поставка: ТУ 3742-003-27844275-2014.
Управление: Многооборотный электромеханический привод.
Функция на трубопроводе: Только запорная, без регулирования потоков.
Условный проход - Ду, (мм) 50, 80, 100, 150, 200, 250, 300, 350, 400, 500.
Рабочее давление- Ру (кг/см²) - 63.
Исполнение климатическое по ГОСТ 15150-69 – умеренный и холодный климат ХЛ, температура окружающей среды (от -60°С до +40°С).
Рабочие среды: Жидкие и газообразные – вода, пар, газ, нефтепродукты, химически агрессивные смеси не влияющие на детали конструкции задвижки.
Температура рабочей среды: от -60°С до +425°С.
Класс герметичности, ГОСТ 54808: «А».
Соответствие и технические регламенты: ТР ТС 010; ТР ТС 032.
Фланцевое присоединение и уплотнительные поверхности по ГОСТ 33259-2015, комплектуем КОФ.
